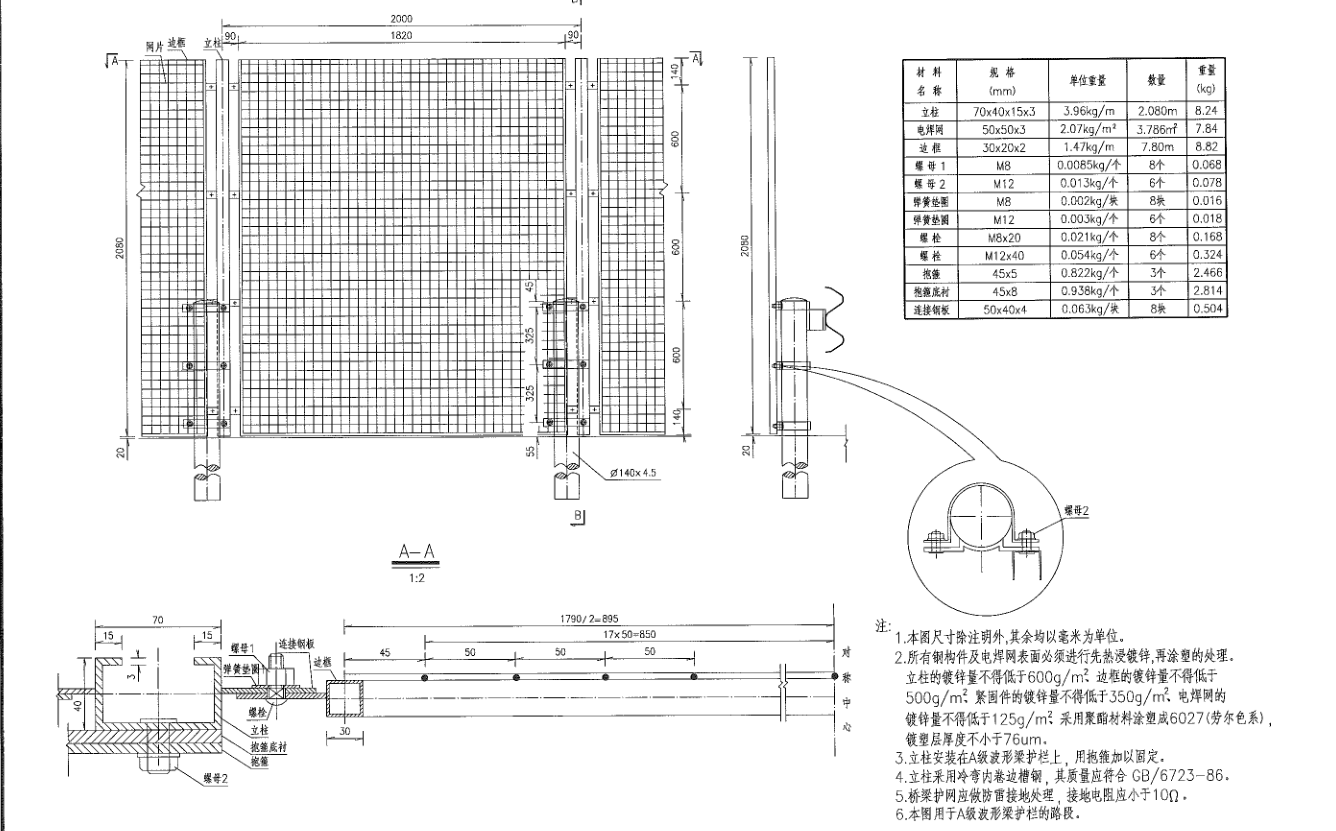

  Bf-Ww-B型电焊网隔离栅桥梁防抛网设计要求



  护栏网材料规格

  立柱：70*40*15*3mm

  电焊网：50*50*3mm

  边框：30*30*2mm

  螺母1：M8   8个

  螺母2：M12    6个

  弹簧垫片：M8   8个

  弹簧垫片：M12    6个

  螺栓：M8*20    8个

  螺栓：M12*20   6个

  抱箍：   45*5    3个

  抱箍底衬：45*8   3个

  连接钢板：50*40*4    8块



  注：

  1、本图尺寸除注明外，其余均以毫米为单位。

  2、所有钢构件以及电焊网表面必须进行先热浸镀锌，在涂塑处理，立柱的镀锌量不得低于600g/㎡，边框的镀锌量不得低于500g/㎡，紧固件的镀锌量不得低于350g/㎡，电焊网的镀锌量不得低于125g/㎡，采用聚酯材料涂塑成6027(劳尔色系)，镀塑层厚度不小于76μm。

  3、立柱安装在A级波形护栏上，用抱箍加以固定。

  4、立柱采用冷弯内卷边槽钢，其质量应符合GB/6723-86.

  5、桥梁护网应做防雷接地处理，接地电阻应小于10Ω。

  6、本图用于A级波形架护栏的路段，
