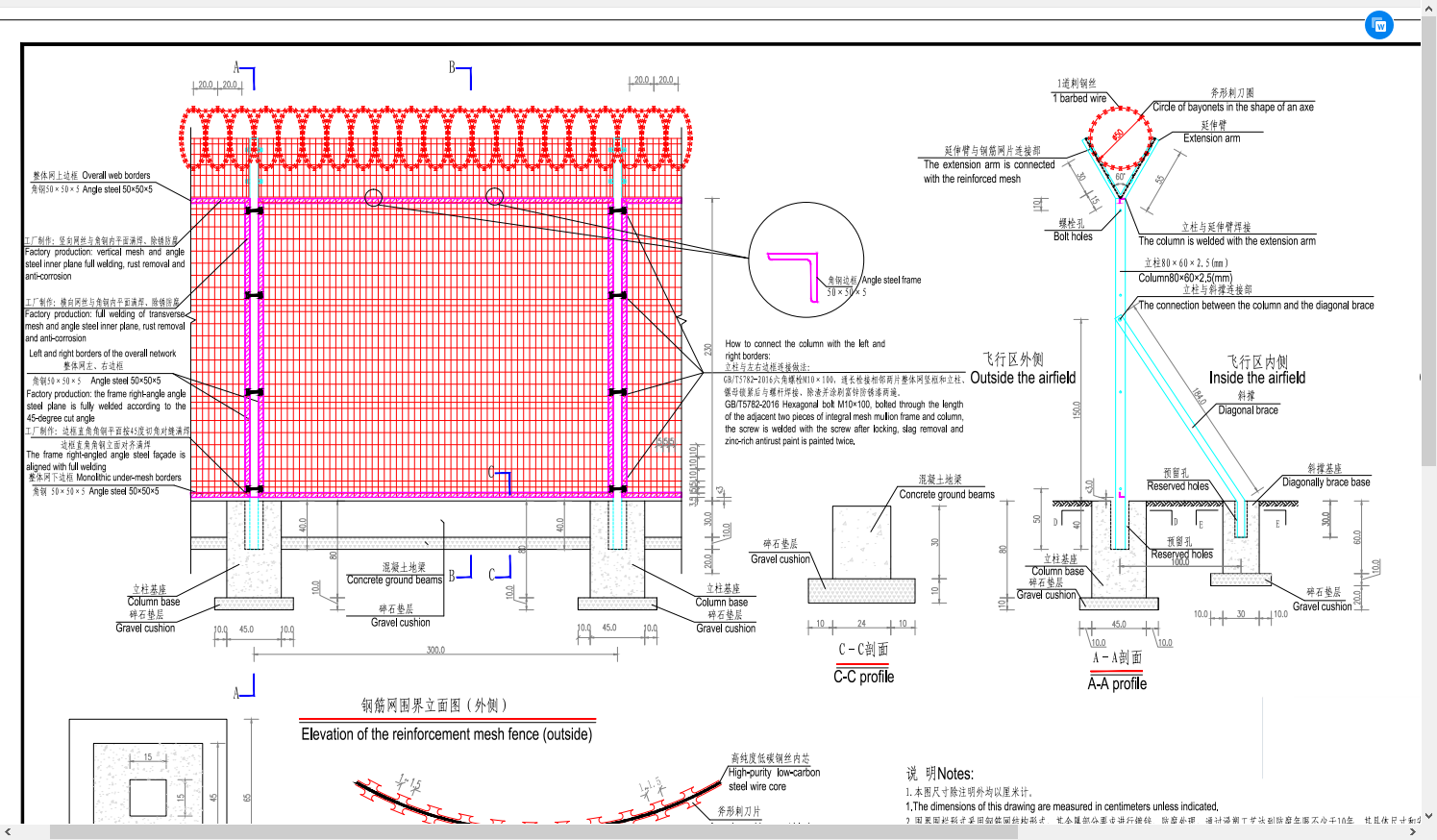

热浸镀锌机场钢筋网围栏专业生产厂家说明：
1.本图尺寸除注明外均以厘米计。
2.围界围栏形式采用钢筋网结构形式，其金属部分要求进行镀锌、防腐处理，通过浸塑工艺达到防腐年限不少于10年。其具体尺寸和安装形式应符合《民用运输机场安全保卫设施》(MH/T7003-2017)中的相关规定。
3.围界和斜撑的基座采用C20水泥混凝土预制，预留孔在立柱与斜撑安放后用C20细石混凝土灌实;地梁采用C20现浇水泥混凝土;所有基座和地梁的垫层采用粒径0-5cm的级配碎石。
4.碎石垫层下土基及开槽两侧回填土压实度要求不小于0.90(重型压实法)。
5.图中围界上部刺笼形式为无边框斧形刺刀圈构造。
6.图中围界高2.3m(不含剌笼)，立柱间距为3.0m，为确保围界安置后的稳固，要求每2个立柱设一道斜撑，转折处每个立柱设一道斜撑。
7.钢筋网采用Q235冷拉低碳钢筋焊接网并经镀层防腐处理，要求防腐处理后的直径不小于5mm，抗拉强度应不小于500MPa，焊点抗拉力应达到1320N。立柱、斜撑及延伸臂采用由热轧、冷轧钢带直缝焊接而成的矩形钢管
并作内外防腐处理，要求钢带抗拉强度应达到375MPa。刺刀圈内芯为直径2.5mm的冷拉低碳钢丝并经防腐处理，外面裹覆经防腐处理的刀片圈，刀片的刀口宽度及间距均为10~15mm。刺刀圈与网片采用不锈钢卡子连接，
沿长度方向每隔500mm设4个卡子连接。刺钢丝的股线由直径为2.2mm的两股镀锌钢丝捻扎而成并经防腐处理，镀锌钢丝抗拉强度应达到400MPa，刺线材料要求同股线，要求每个剌结有四个刺，刺结间距为102mm，刺线缠
绕股线不得少于1.5圈，刺结间的股线捻数不少于4。剌刀圈与刺钢丝采用不锈钢卡子连接，沿长度方向每隔500mm设1个卡子连接。
8.图中立柱截面尺寸为80x60x2.5mm、斜撑和延伸臂截面尺寸为50x50x2.0mm。钢筋网片网格尺寸为100x50mm(中到中)，方管尺寸为40x40x1.5mm，刺刀圈直径为500mm。采用其它截面立柱形式时，其整体抗弯
能力不小于上述规格的立柱。
9.图中立柱顶部应加盖柱帽，立柱与钢筋网、立柱与斜撑及立柱与延伸臂的连接采用防盗形式并经防腐处理。
10.图中钢筋网围界的网片、立柱、斜撑及延伸臂的防腐处理要求采用工厂除锈、防腐镀层工艺处理。
11.图中钢筋网冷拉低碳钢丝及其他构件的焊接部位要求过渡圆滑，无焊渣、虚焊及气孔等缺陷。
12.在确保立柱垂直的原则下，斜撑长度可以根据实际场平条件分别微调。
13.围界外5m范围内禁止搭建任何建筑和种植树木。
