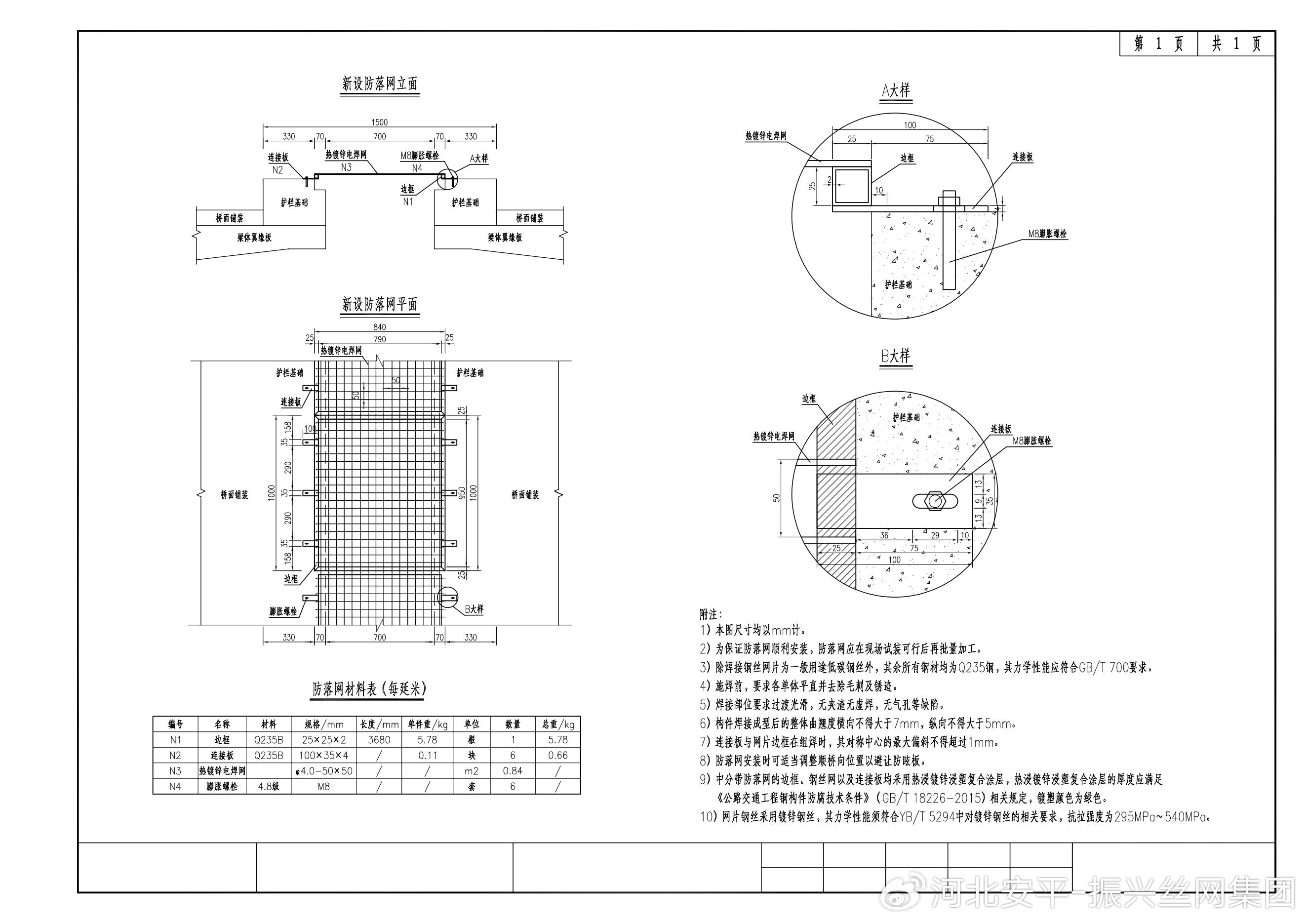

1、本图尺寸均以mm计。
2、为保证防落网顺利安装,防落网应在现场试装可行后再批量加工。
3、除焊接钢丝网片为一般用途低碳钢丝外,其余所有钢材均为Q235钢,其力学性能应符合GB/T700要求。
4、施焊前,要求各单体平直并去除毛刺及锈迹。
5、焊接部位要求过渡光滑,无夹渣无虚焊,无气孔等缺陷。
6、构件焊接成型后的整体曲翘度横向不得大于7mm,纵向不得大于5mm。
7、连接板与网片边框在组焊时,其对称中心的最大偏斜不得超过1mm。
8、防落网安装时可适当调整顺桥向位置以避让防眩板。
9、中分带防落网的边框、钢丝网以及连接板均采用热浸镀锌浸塑复合涂层,热浸镀锌浸塑复合涂层的厚度应满足
《公路交通工程钢构件防腐技术条件》(GB/T18226-2015)相关规定,镀塑颜色为绿色。
10、网片钢丝采用镀锌钢丝,其力学性能须符合YB/T5294中对镀锌钢丝的相关要求,抗拉强度为295MPa~540MPa。
