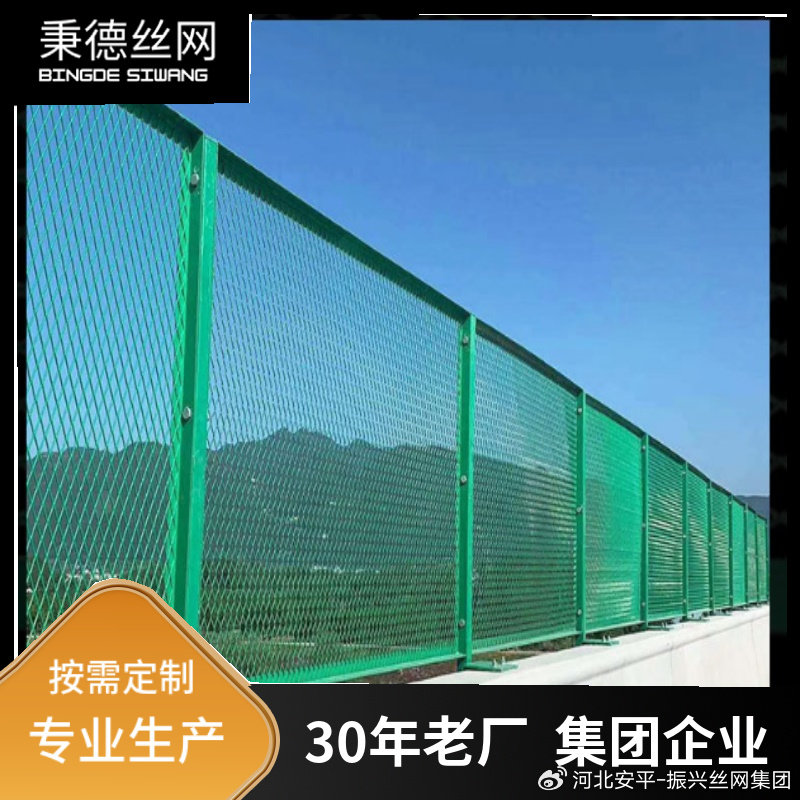

一、浸塑钢板网围网说明:
1.图中所有尺寸单位为mm。
2.浸塑钢板网成型后技术要求:
(1)浸塑钢板网采用4mm厚钢板冲孔而成, 后经打磨、黑化、热镀锌、浸塑等表面处理,钢板网要求表面平整、坚固好用、不易人为剪切破坏,浸塑均匀无漏铁;
(2)材料技术指标:钢板采用4mm厚的Q235低碳钢板、 塑粉采用果绿色改性树脂粉;
(3)热镀锌防腐技术要求:A、经冲剪成4X4X60X100mm钢板网, 需经打磨黑化处理;B、上述处理检验合格后的钢板网再进行热浸镀锌加工及浸塑处理,要求符合《交通隔离栅技术条件》(JT/T374- 1998),浸塑颜色为果绿色。
(4)焊接部分要求过渡圆滑, 无夹缝、虚焊、气孔等焊接缺陷。
3.立柱的安装误差应控制在±5mm以内。
二、浸塑钢板网围网参数:
钢板网网孔,60x100x4mm;
立柱,Φ80X4mm;
连接片,40x40x4mm;
边框角钢,50x50x5mm;
防盗螺栓组,M8X30;
扁通,20x30x2mm;
刺钢丝,12x100mm;
挂钩,Φ6x80mm;
压边扁铁,30x5mm;
斜撑,60x6x3.5mm。
