• 高速公路电焊网隔离栅一般介绍

  新闻来源：本站  时间:2025-07-17  点击量:



  高速公路电焊网隔离栅一般介绍：
  一、高速公路电焊网隔离栅形式选择
  本路段为高速公路，实行全封闭、全立交。为此，沿线路侧需设置隔离栅以防止人、畜进入公路界。根据本路段沿线地形地貌，经济生产状况，人口分布等周边环境并考虑隔离栅的性能，经济性，美观，以及施工，养护维修条件等因素，本工程全线设置绿色浸(涂)塑电焊网隔离栅。
  二、高速公路电焊网隔离栅设置原则
  1、在本高速公路沿线除符合JTG/T-2017 《公路交通安全设施设计细则》可不设隔离栅的区域外两侧均设置隔离设施。
  2、隔离设施的中心线一般沿用地界线以内50cm设置。
  3、隔离设施过桥梁、通道时，应朝桥头锥坡(或端墙)方向围死，不应留有让人、畜可以钻入的空隙。在隔离设施改变方向的地方，应作专门的拐角处理。
  4、隔离栅在地形起伏的地段可将地面整修成一定的纵坡，顺坡设置。
  5、隔离栅与涵洞相交时，如沟渠较窄，隔离栅可直接跨过;如沟渠较宽，隔离栅难以跨过时，可采用桥梁、通道的处理办法。

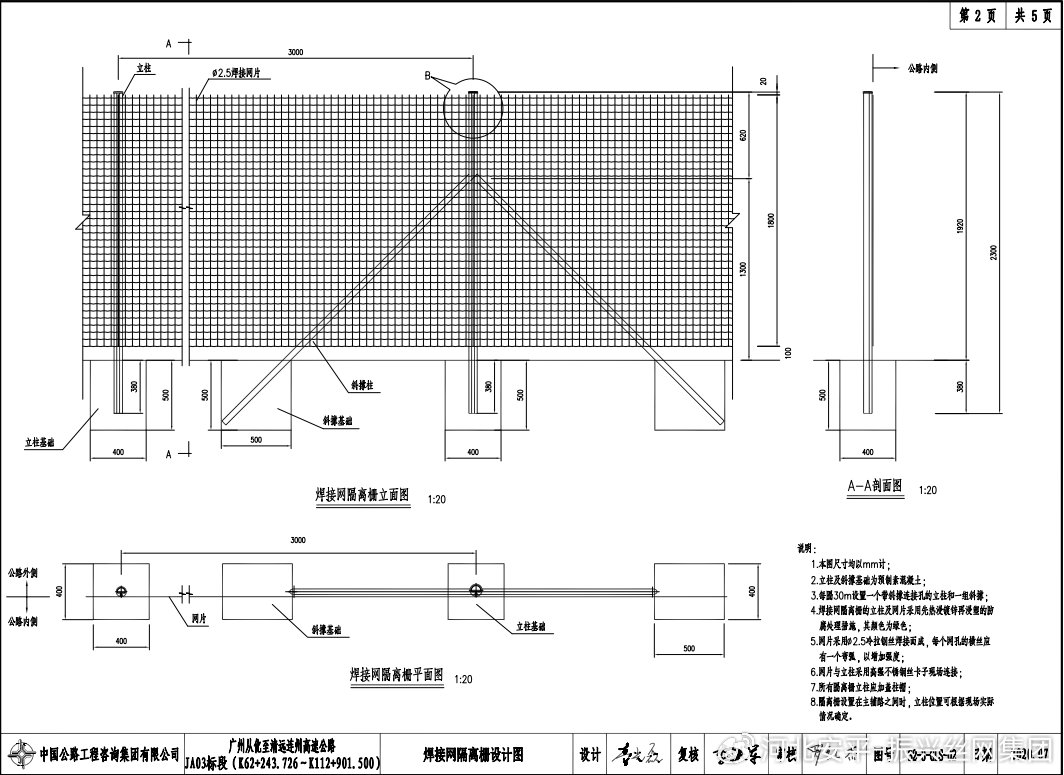

  三、高速公路电焊网隔离栅构造
  电焊网隔离栅由立柱、斜撑、电焊网、连接件、混凝土基础等构成。
  四、高速公路电焊网隔离栅材料要求
  1、高速公路电焊网隔离栅网片材料
  金属网的网格尺寸为150X75mm,线号10BWG,钢丝直径3.5mm，代号Ww-3.5-150。 网格尺寸允许偏差150±6mm, 75±3mm。网面长度、宽度允许偏差分别为网面长度、宽度的±0.5%。 对于片网，焊点脱落数应小于焊点总数的4%;对于卷网，任一面积为15㎡的网上焊点脱落数应小于此面积上焊点总数的4%。当钢丝直径为3.5mm时，焊点抗拉力为1010N。
  2、高速公路电焊网隔离栅立柱材料
  电焊网的立柱、斜撑采用有缝焊接钢管，其公称尺寸为Φ48X3.5mm。
  3、高速公路电焊网隔离栅连接附件材料
  螺栓、螺母可采用常用普通紧固件，其机械性能分级应附合《螺栓技术条件》(GB38- -76)、 《螺母技术条件》(GB61- -76)的规定 。其他连接附件如垫片等，可采用冷轧或热轧钢板，其技术条件应附合《碳素结构钢》(GB700- -88)、 《碳素结构钢和低合金结构热轧冷钢板及钢带》(GB912- 89)的规定。
  4、高速公路电焊网隔离栅表面处理
  隔离栅所采用的钢构件均采用热浸镀锌进行防腐处理，其防腐要求应满足现行《隔离栅》(GB/T 26941)的规定。
  五、高速公路电焊网隔离栅施工
  1.隔离设施的安装施工一般宜在路基施工完成后，在不影响工程施工的情况下，尽早开始。
  2.安装施工前应做出详细的施工组织设计。
  3.隔离栅应严格按设计图进行施工放样。选定中心线，然后按设计的柱距定出柱位。
  4.每个柱位应与公路边界地形相协调。必要时，应按前所述，对地形进行整修。
  5.柱孔深度应符合设计要求，挖钻到设计要求深度后，应将基底清净，经检验合格后，才准进行下道工序。
  6.柱坑底可垫混凝土， 放入立柱后，检查柱项标高，并用临时支撑固定立柱，检察其垂直度。立柱的埋设，应分段进行，先埋两端的立柱，然后拉线埋没中间的立柱，立柱纵向应在一条直线.上，不得出现参差不齐的现象，柱顶应平顺，不得出现高低不平的情况。立柱的埋置深度，地面高度，垂直度检查无误后，方可浇灌混凝土，分层捣实。
  7.立柱基础混凝土强度达设计强度70%以后，方可安装隔离栅网片。隔离栅网片安装完毕后，立柱基础均应进行最后压实处理。
  8.有框架的电焊网宜在工厂集中制作。焊接网片时，先将外框架按几何尺寸焊好，经检查合格后，放到胎具上，将电焊网按设计要求切好，放入网框内，各部尺寸校对无误后，用张拉工具将网拉紧后，再把其与外框焊接一起。 除锈，去油污后，进行规定的表面除锈处理。
  六、高速公路电焊网隔离栅一般数据
  1、立柱，Φ48*3.5mm；
  2、柱帽，Φ52*60*2mm；
  3、扁钢边框，20*2.5mm；
  4、网丝，Φ3.5低碳钢丝；
  5、螺栓，M8*25；
  6、螺母，M8；
  7、斜撑，角钢40*40*3mm；
  8、表面处理，浸塑；
  9、浸塑厚度，大于0.5mm；
  10、立柱基础，20#砼基础360*360*450mm。
