• 菱形孔刀刺网详细介绍

  新闻来源：本站  时间:2025-07-17  点击量:

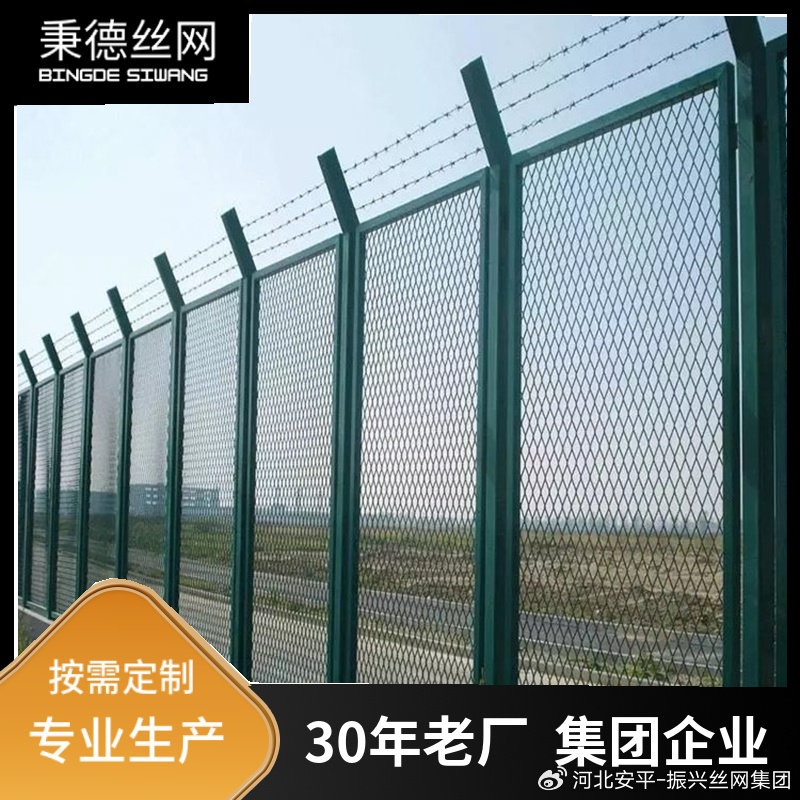

  一、菱形孔刀刺网建筑说明:
  本图为示意图，菱形孔刀刺网的防攀爬金刚网与蛇腹型刀刺网,由厂家提供样式后, 由各方人员选型后,根据做法大样图施工。菱形孔刀刺网的钢材均刷绿色防锈漆两遍。
  二、菱形孔刀刺网结构说明:
  1.本工程天然基设计依据为:《广州市第二劳教所工程地质勘察报告》。
  2.设计标高±0.000相对于绝对标高11.20m。本工程采用柱下独立基础,以粉质粘土层(即岩土工程勘察报告中的为持力层。地基承载力特征值fak≥150Kpa,施工前应对持力层进行压板载荷试验。除特别注明外,基础面标高为-1.000m,必要时可根据持力层埋深做局部调整,或采用C15素混凝土填平至设计标高。基础受力钢筋保护层厚度为40mm。图中未详之处，按现行有关规定规范执行。
  3.本工程混凝土采用C25混凝土。
  三、菱形孔刀刺网参数说明
  1、立柱，200*200*5mm方钢；
  2、边框，100*100*3mm方钢；
  3、内撑，50*50*3mm方钢；
  4、V型支架，50*50*3mm方钢；
  5、刀片滚笼，直径800mm；
  6、刺丝，4道
