• 烤漆钢丝网围栏设计构造

  新闻来源：本站  时间:2025-07-17  点击量:

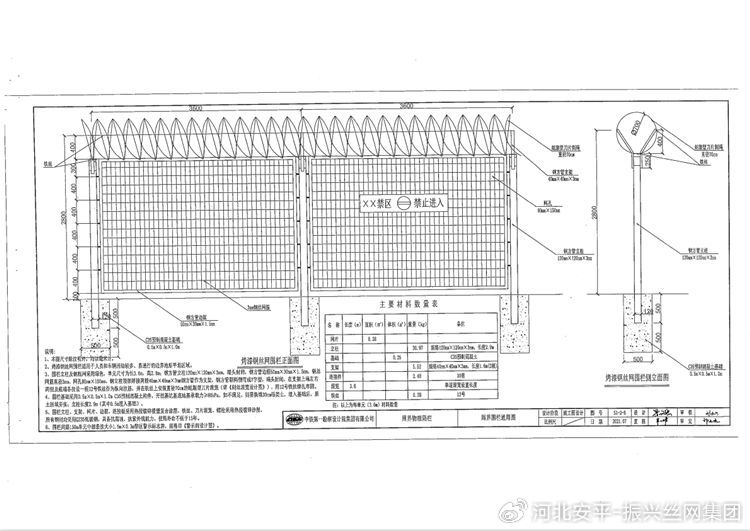

  1、本图烤漆钢丝网围栏尺寸除注明外，均以毫米计。
  2、烤漆钢丝网围栏适用于人员和车辆活动较多、易通行的边界地形平坦区域。
  3、围栏立柱及钢框网采用绿色，单元尺寸为长3.6米，高2.8米；钢方管立柱120mm*120mm*3mm，端头封闭，钢方管边框50mm*30mm*1.5mm，钢丝网筋直径3mm，网孔80mm*150mm，钢立柱顶部焊接两根40mm*40mm*3mm钢方管作为支架，钢方管朝两侧弯成Y字型，端头封闭，在支架上端左右两侧及底端各拉设一根12号铁丝作为纵向拉筋，并在铁丝上安装直径70cm的蛇腹型刀片滚笼（详《刺丝滚笼设计图》），用12号铁丝绑扎牢固。
  4、烤漆钢丝网围栏基础采用0.5m*0.5m*1.0mC35预制混凝土构件，开挖基坑基地地基承载力不小于80kPa，如不满足，则需换填30cm砾类土，埋入基础后，原土回填夯实，立柱长度2.9m（其中0.5m埋入基础）。
  5、烤漆钢丝网围栏立柱、支架、网片、边框、连接板采用连续热浸镀锌浸塑复合涂层，铁丝、刀片滚笼、螺栓采用热浸镀锌涂层，所有钢材均采用Q235低碳钢，具备抗腐蚀、抗紫外线能力，使用寿命不低于15年。
  6、烤漆钢丝网围栏间隔150m单元中悬挂大小1.5m*0.3m禁区警示标志牌，规格详见《警示牌设计图》。
