  一、焊接网隔离栅设计原则

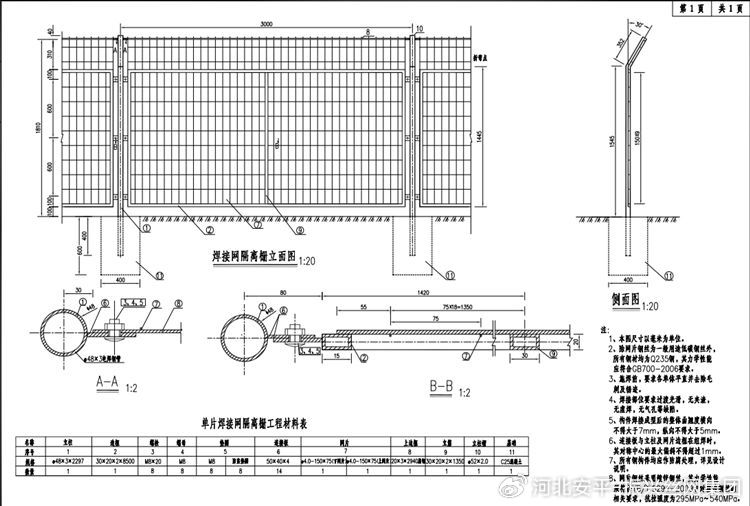

  1、本图高速公路护栏网尺寸以毫米为单位。
  2、焊接网隔离栅除网片钢丝为一般用途低碳钢丝外，所有钢材均为Q235钢,其力学性能应符合GB700-2006要求。
  3、焊接网隔离栅施焊前，要求各单体平直并去除毛刺及锈迹。
  4、焊接网隔离栅焊接部位要求过渡光滑，无夹渣,无虚焊，无气孔等缺陷。
  5、焊接网隔离栅构件焊接成型后的整体曲翘度横向不得大于7mm,纵向不得大于5mm。
  6、焊接网隔离栅连接板与立柱及网片边框在组焊时，其对称中心的偏斜不得超过1mm。
  7、焊接网隔离栅所有钢构件均应作防腐处理，详见设计说明。
  8、焊接网隔离栅网片钢丝采用镀锌钢丝,其力学性能须符合YB/T 5294- 2009中对镀锌钢丝的相关要求，抗拉强度为295MPa~ 540MPa。
  9、焊接网隔离栅斜撑用Q235钢做成，斜撑与立柱的焊接部位要求过渡光滑，无夹渣、无虚焊、无气孔。斜撑应作热浸锌防腐处理，先镀锌再镀塑，镀层厚度详见设计说明，镀塑颜色与立柱一致。焊接网隔离栅每三跨设置一斜撑。
  二、焊接网隔离栅安装原则
  1、焊接网隔离栅设在公路用地界与边沟之间，距用地界线30cm。
  2、焊接网隔离栅遇跨径不大于3m的涵洞直接跨越，但应根据现场具体情况采用异形网片将涵洞围封，以免人畜从涵洞底部进入高速公路;遇桥梁、通道及跨径大于3m的涵洞等构造物时，采用端头围封。
  3、焊接网隔离栅遇小的沟渠和流量小的涵洞，可直接跨过,但在跨跃处需设置异形网片;否则，做端头围封的拐角处理。
  4、焊接网隔离栅在地形起伏地段，按阶梯形设置。
  5、焊接网隔离栅在地势较陡的爬坡路段焊接网隔离栅需进行特殊处理，设置异形网片，避免人畜从两片焊接网隔离栅空隙中进入高速公路。
  三、焊接网隔离栅参数要求
  1、立柱，Φ48*3mm；
  2、边框，20*30*2mm；
  3、竖管，20*30*2mm；
  4、连接板，40*50*4mm；
  5、网格，75*150mm；
  6、网丝，4.0mm。
