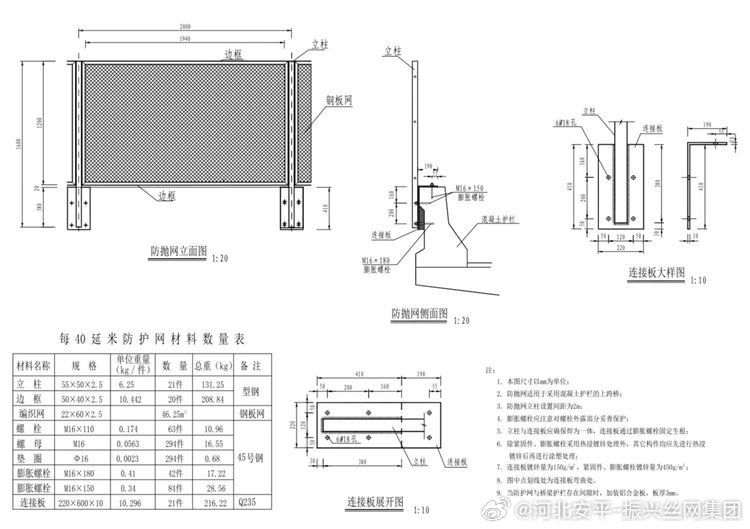

浙江高速公路桥梁防抛网设计规范

1.本图尺寸以mm为单位。
2.防抛网适用于采用混凝土护栏的上跨桥。
3.防抛网立柱设置间距为2m。
4.膨胀螺栓应注意对螺栓外露部分妥善保护。
5.立柱与连接板应确保焊为一体, 连接板通过膨胀螺栓固定生根。
6.除紧固件、膨胀螺栓采用热浸镀锌处理外,其它构件均应先进行热浸镀锌后再进行涂塑处理。
7.连接板镀锌量为150g/㎡, 紧固件、膨胀螺栓镀锌量为450g/㎡。
8.图中点划线处为连接板弯曲处。
9.当防抛网与桥梁护栏存在间隙时,加装铝合金板,板厚3mm。
