  一、铁路桥梁防护网设计依据
  1、本图尺寸单位,各种钢材的规格为mm ,余均为cm。
  2、铁路桥梁防护网所有钢料外露部分按《铁路钢桥保护涂装及涂料供货技术条件》(GB/T1527-2011)第V体系要求防腐处理.
  3、铁路桥梁防护网各部件连接除注明外,均为螺栓连接。
  4、根据《铁路工程设计防火规范》(TB10063-2007(2012年版)规定,铁路桥梁防护网采用双层网片,外侧网眼不大于25x25mm ,内侧网眼不大于5x5mm,并在防护网上设置警示标志。
  5、N7与N8,N10与N11采用手工电弧焊接, N7、N10、N13与N1采用手工电弧焊接,焊缝应满足规范要求。
  6、铁路桥梁防护网钢构件及螺栓孔加工应符合《铁路钢桥制造规范》(Q/CR 9211-2015)的相关规定。为防止螺栓松脱,应加设弹簧垫圈。
  7、铁路跨越铁路、城市道路、高速公路(以及其他地方或产权部门要求)时,应按本图要求设置铁路桥梁防护网。铁路桥梁防护网的设置方式如下:
  方式一: 整孔设置防护网时,遮板预埋件与设置栏杆立柱的预埋件设置相同,详见《专桥( 2014) 8288》;
  方式二:非整孔设置防护网时,防护网与栏杆立柱连接处须增加-一个立柱预埋件,相邻立柱预埋件间距
  25cm。网立柱的间距不恰为2m间隔时,可根据现场情况适当调整钢筋网及N3的尺寸。
  8、铁路桥梁防护网应整片通过预留在梁部竖墙上的接地端子接入接地系统。

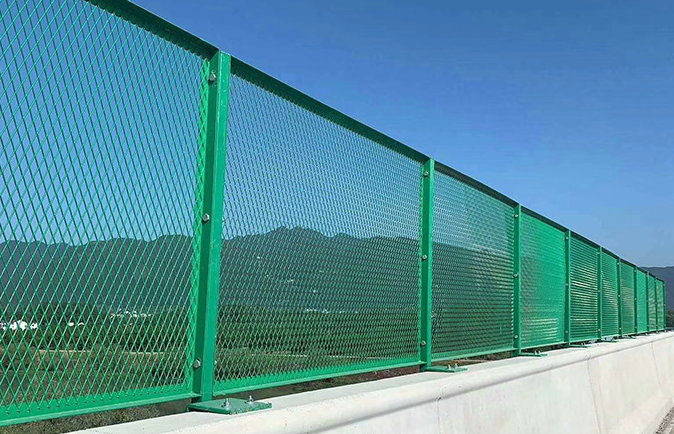

  二、铁路桥梁防护网参数介绍
  1、立柱，Φ60*6mm圆管；
  2、横框，1.2mm厚度异型管；
  3、竖框，1.2mm厚度异型管；
  4、加劲板，60*150*10mm钢板；
  5、法兰钢板，180*240*10mm钢板；
  6、内侧网眼，5*5mm；
  7、外侧网眼，25*25mm。
