  一、焊接网隔离栅布设原则
  本项目在服务区范围内设置焊接网隔离栅。本路焊接网隔离栅在公路地界线以内30cm处设置，在遇到桥梁、通道或天然障碍物时应断开封死，不应留有人、畜进入的空隙，如遇到小涵洞或小障碍物时,焊接网隔离栅直接跨过。
  二、焊接网隔离栅结构类型
  焊接网隔离栅由立柱、网片、斜撑柱及紧固件等组成。每一卷焊接网的长度为30m, 可根据实际情况随意剪裁，这样可以使焊接网隔离栅能够在保证连续性的同时，仍能够很好地与地面形状相配合。焊接网隔离栅的立柱采用异形钢管，间距为3.0m,每隔30m设置一个端头立柱，并配合设置两个斜撑柱。网片与异形钢管立柱之间采用不锈钢卡子进行连接，安装非常方便迅速。螺栓、螺母、垫圈等紧固件采用热浸镀锌处理，其他所有钢构件均应先进行热浸镀锌处理后再进行浸塑处理。隔离栅有效高度1.30m,基础为C20号混凝土。
  三、焊接网隔离栅数据介绍

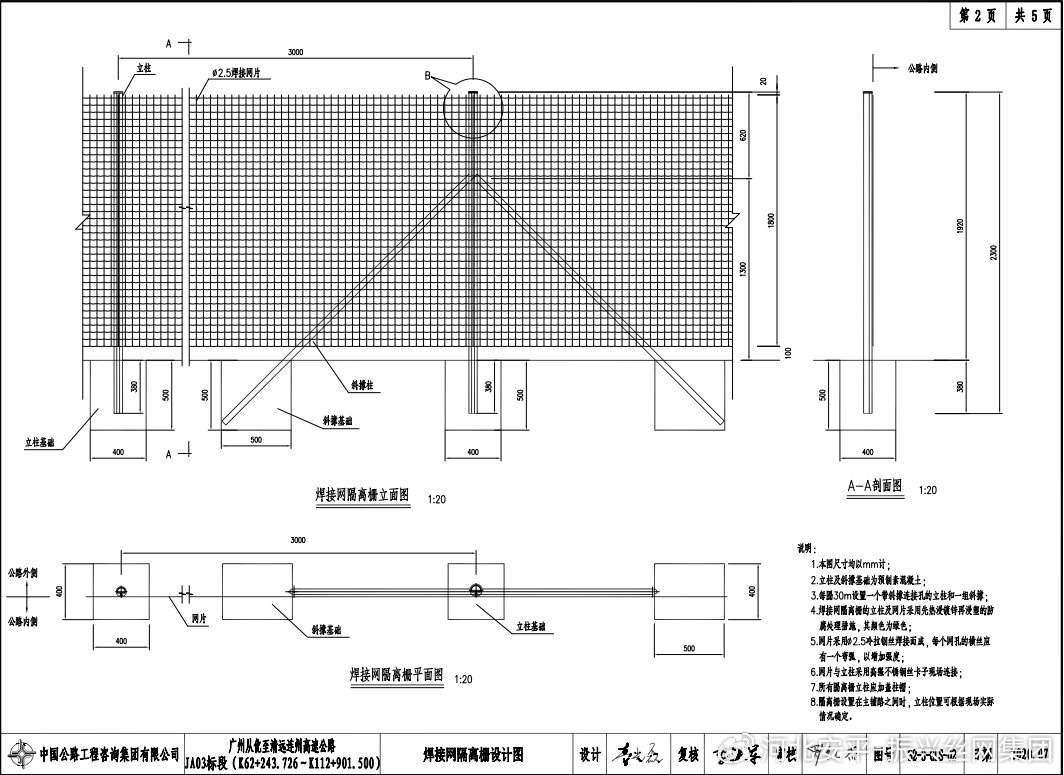

  1.除材料数量表外,本图尺寸均以mm计。
  2.所有钢构件内外表面均应作先热浸镀锌再涂塑的防腐处理措施，塑层颜色为绿色;立柱、斜撑柱单面镀锌量为270g/㎡,紧固件单面镀锌量为120g/㎡,网片镀锌量为45g/㎡ ;涂塑层的材料为聚酯，塑层厚度大于0.076mm。
  3.横丝采用低碳钢丝,力学性能应符合YB/T 5294中规定；纵丝采用高强度钢丝,其强度不低于650Mpa~ 850Mpa。
  4.立柱采用焊接钢管制作，其化学成分与机械性能应满足GB/T 13793的规定。
  5.塑层必须均匀、亮泽、不得存在针孔、流淌堆积、烧焦裂解等浸塑缺陷，应保证先加工焊接后作浸塑处理。
  6.焊接网隔离栅的立柱间距为3.0m,端头立柱设置间距为30m，并配合设置一组纵向斜撑，凡拐角处应设置一个横向斜撑柱。
  7.在跨越天然障碍物时,端头处应设置横向和纵向斜撑。
  8.端头立柱未连接斜撑柱的空余开孔应封堵死，以防止雨水进入。
  四、焊接网隔离栅详细参数
  1、端头立柱，Φ60*2.0*1950mm；
  2、一般立柱，Φ48*1.5*1950mm；
  3、斜撑，Φ38*1.5*1680mm；
  4、横丝，Φ2.5*30000mm；
  5、竖丝，Φ2.5*1440mm；
  6、卡子，Φ3.5mm；
  7、斜撑基础，500*300*300mm；
  8、端头基础，400*400*600mm；
  9、一般基础，400*400*500mm。
