• F-Bw-C刺钢丝隔离栅详细介绍

  新闻来源：本站  时间:2025-07-17  点击量:



  一、F-Bw-C刺钢丝隔离栅布设原则
  考虑到K589+000-K595+000为牧区，为是牲畜在平交处穿越公路，本路段设置刺钢丝隔离栅，且在平交口处断开。
  二、F-Bw-C刺钢丝隔离栅结构类型

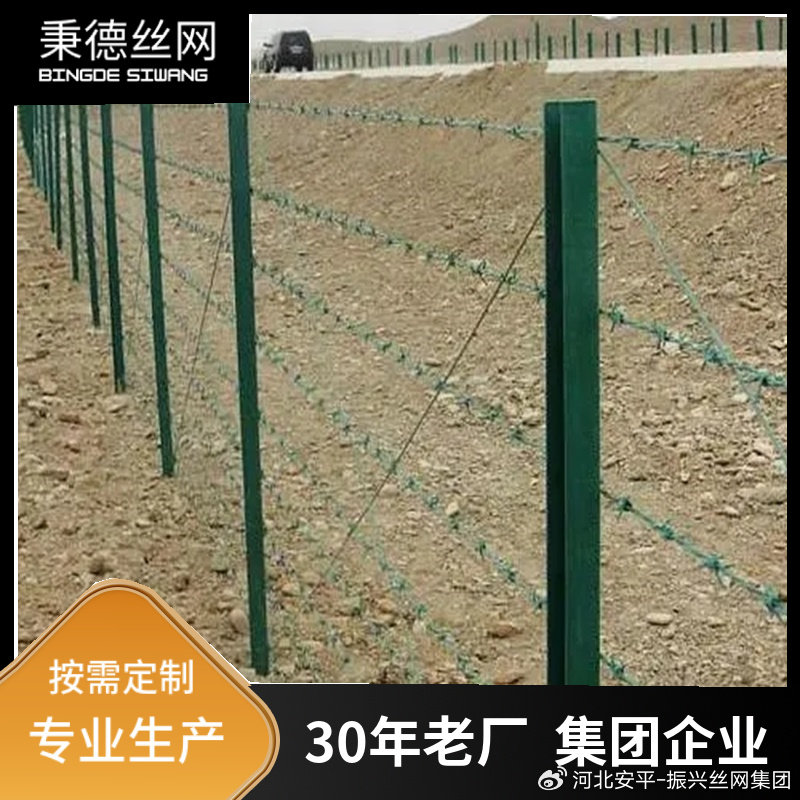

  刺钢丝隔离栅，刺钢丝直径为2.5mm;立柱采用冷弯内卷边型钢，间距为3m,每隔30m设置一处两向斜撑，每隔90m设置处三向斜撑， 凡拐角处均应设置单向斜撑。 在跨越天然障碍时，刺钢丝隔离栅的端头立柱均应设置垂直双向斜撑。
  三、F-Bw-C刺钢丝隔离栅数据介绍
  1.除材料数量表外,本图尺寸均以m计。
  2.刺钢丝采用低碳钢丝制作，其力学性能应符合YB/T5294的规定。
  3.立柱采用冷弯等边型钢制作，其化学成分与机械性能应满足GB/T 700的规定。
  4.所有构件均热浸镀锌,立柱斜撑单面镀锌量为600g/㎡,紧固件单面镀锌量为350g/㎡,螺丝镀锌量为110g/㎡。
  5.F-Bw-C刺钢丝隔离栅的立柱间距为3.0m，端头立柱设置间距为30m,并配合设置一组纵向斜撑, 凡拐角处应设置一个横向斜撑柱。
  6.在跨越天然障碍物时，端头处应设置横向和纵向斜撑。
  7.端头立柱未连接斜撑柱的空余开孔应封堵死，以防止雨水进入。
  四、F-Bw-C刺钢丝隔离栅详细参数
  1、端头立柱，Φ60*2.0*1950mm；
  2、一般立柱，Φ48*1.5*1950mm；
  3、斜撑，Φ38*1.5*1680mm；
  4、刺钢丝，Bw-2.5-3300mm；
  5、串联钢丝，Φ2.5*3300mm；
  6、索具螺旋扣，M10；
  7、绑扎钢丝，Φ2.5*100mm；
  8、斜撑基础，500*300*300mm；
  9、端头基础，400*400*600mm；
  10、一般基础，400*400*500mm。
