• 水源地保护区防护网设计规范

  新闻来源：本站  时间:2025-07-17  点击量:

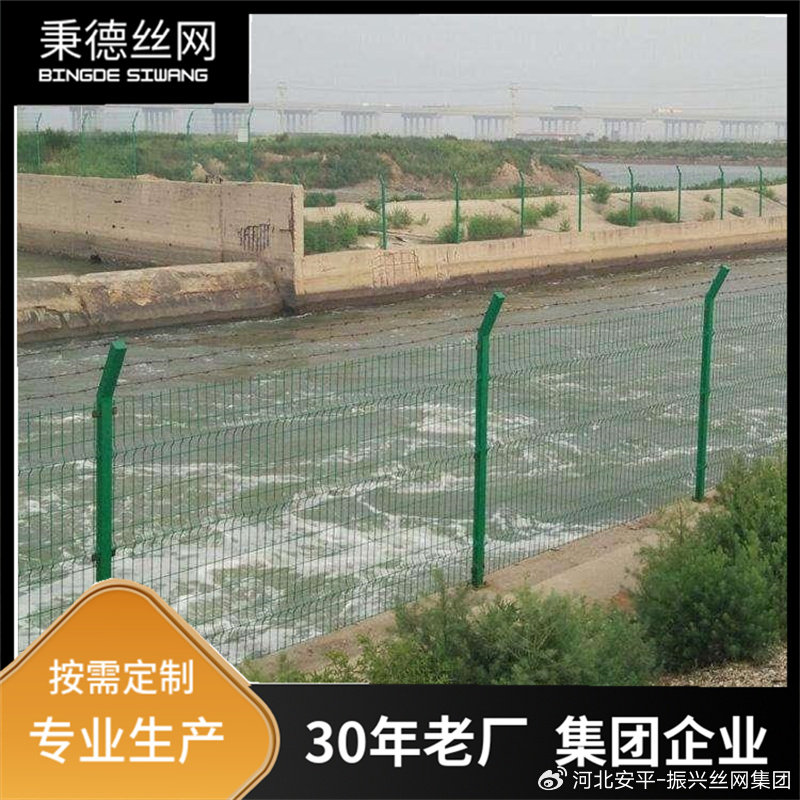

  一、水源地保护区防护网介绍：
  1、图中尺寸均为毫米。
  2、水源地保护区防护网网片采用(防腐处理前)冷拉钢丝焊接而成，金属外露部分均；立柱、连接件、螺栓、螺母、垫圈等浸塑层＞0.38mm，网片浸塑层＞0.30mm。
  3、水源地保护区防护网选用材料均应符合（GB700-88）碳素结构钢和（GB343-94）一般用途低碳钢丝等规定，电焊网质量符合交通部有关规定。
  4、采用防盗螺栓连接网和立柱，每45m或转向处安装一个斜撑,  用料角钢40×40×3mm，长度1365mm。
  5、水源地保护区防护网网片及立柱的允许偏差应符合《隔离栅技术条件》JT/T374-1998的要求。
  6、水源地保护区防护网混凝土基础采用C20砼预制、插入立柱后填入12#水泥砂浆。
  二、水源地保护区防护网参数：
  1、立柱，Φ48*3.5mm圆管；
  2、柱帽，Φ52*60*2.0mm；
  3、连接块，55*40*4mm钢板；
  4、连接卡片，55*40*2mm钢板；
  5、网丝，Φ3.5mm冷拔钢丝；
  6、网格，75*150mm焊接网格；
  7、斜撑，40*40*3mm角钢；
  8、整体尺寸，1.9*3米。
