• 铁路上跨桥防抛网设计说明

  新闻来源：本站  时间:2025-07-17  点击量:

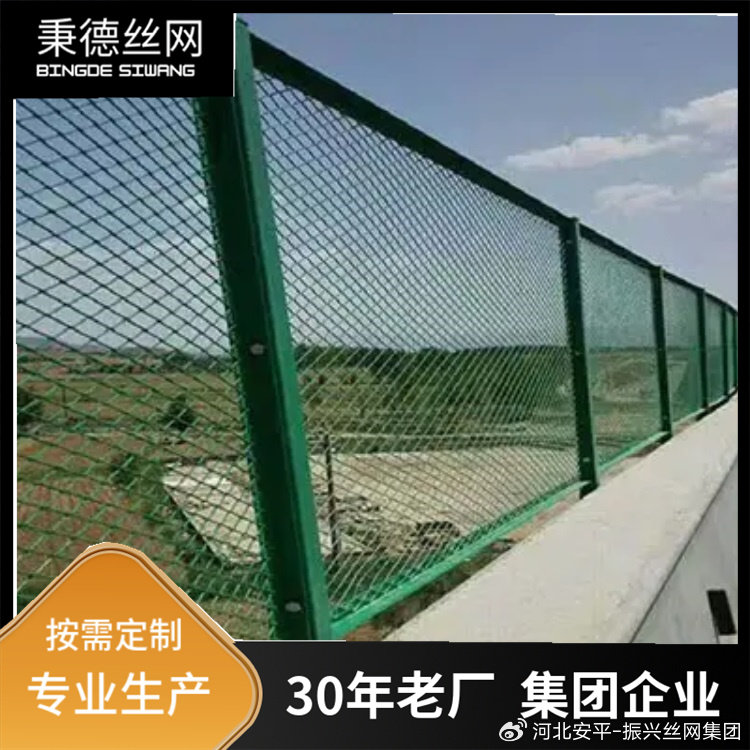

  一、铁路上跨桥防抛网设计说明
  1、本图尺寸均以毫米计。
  2、现浇护栏时应注意预埋法兰盘底座。
  3、铁路上跨桥防抛网所有件均采用电焊连接，焊缝长度应满足规范要求；构件表面应做防锈处理。
  4、铁路上跨桥防抛网选用厂家定型产品，产品型式可由建设单位选定。
  5、本图适用于铁路上跨桥第二联(T构)，共256m。
  二、铁路上跨桥防抛网参数介绍
  1、立柱，L50*70*5mm角钢；
  2、边框，L32*50*4mm角钢；
  3、横竖支撑，50*4mm钢板；
  4、法兰盘，240*240*8mm钢板；
  5、挂钩，Φ6mm钢筋；
  6、网片，40*40*3.2mm编织网；
  7、防腐工艺，热浸镀锌；
  8、预埋钢筋，Φ20mm。
